雙金屬溫度計

一、雙金屬溫度計產品簡介：
        WSS系列雙金屬溫度計是一種測量中、低溫度的現場檢測指針式儀表，其檢測溫度范圍在-80~500℃，主要用于直接測量各種生產過程中的液體、蒸汽和氣體介質的溫度。雙金屬溫度計表盤形式有軸向、徑向、135°角型和萬向之分，每種可根據用戶現場安裝于觀察位置選定。而雙金屬溫度計可以根據現場使用環境和控制需要又可以做成電接點雙金屬溫度計、耐震雙金屬溫度計、遠傳雙金屬溫度計和防爆電接點雙金屬溫度計等系列產品，由于其具有安裝維護方便、形式多樣等特點被廣泛應用于鋼鐵、冶金、石油、化工、環保、食品、水處理等需要對溫度的測量和控制的場合。
二、雙金屬溫度計工作原理：
        雙金屬溫度計是由繞制成螺旋狀的雙金屬感溫元件構成。當雙金屬片受熱膨脹時，由于雙金屬片主動層與被動層的膨脹系數不同而產生扭轉，使熱能轉變?yōu)闄C(jī)械能，帶動指針旋轉，通過指針指示到儀表面板對應的刻度值，便讀出所對應的溫度值，實現顯示被測介質溫度的目的。
三、雙金屬溫度計主要特點：
現場直接顯示溫度，直觀方便；
結構堅固，耐震動，安全可靠，使用壽命長；
品種規格齊全，實現電接點控制，信號遠傳輸出等各類功能，多種結構安裝形式，可滿足不同要求。
四、雙金屬溫度計技術參數：
執行標準：JB/T8803-1998  GB3836-83
標度盤公稱直徑：60，100，150
溫度范圍：-80~40℃；-40~80℃；0~50 0~60℃ 0~80℃ 0~100℃ 0~120℃ ...0~600℃內各量程段；負溫~正溫訂制
精度等級：表盤精度：（1.0），1.5，2.5（表盤60） 輸出精度：PT100 A級；4~20mA 0.5級 0.2級
表盤分格值：1℃   2℃   5℃  10℃
熱響應時間：桿直徑＜10mm 熱響應≤40S
環境溫度：-20~60℃
相對濕度：＜85%
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
溫度范圍的選擇：雙金屬溫度計作為指針式溫度計，其最大量程范圍的選擇應該為正常工作溫度的1.5~2倍 ，最小量程范圍應該是最大與最小值之和大于50℃
雙金屬溫度計的連接方式：可動外螺紋  可動內螺紋 固定外螺紋 固定內螺紋 活動卡套螺紋 固定法蘭 活動卡套 卡箍式等
雙金屬溫度計的材質：1、表殼材質：鋁合金鐵殼 全不銹鋼
                                    2、傳感器材質：不銹鋼304 316 304襯四氟 鈦等
雙金屬溫度計測量端形式

五、雙金屬溫度計選型：
1、雙金屬溫度計選型型譜
選型須知：請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度、功能要求。選型舉例：雙金屬溫度計，測量乙醇，表盤直徑Φ100，萬向型 測溫范圍0～100℃，1.5級，可動外螺紋M27×2，桿長度150mm 管道有震動帶耐震功能 帶遠傳信號4~20mA輸出  WSSNB-481B/0～100℃/L150/M27×2/1.5級
2、選擇雙金屬溫度計需要知道以下參數： 六、雙金屬溫度計參考測溫范圍：

測量范圍℃	適用范圍
	工業、商業	實驗室、小型
-80～+40	√	√
-40～+80	√	√
-40~100	√	√
0～50	√	√
0～100	√	√
0～150	√	√
0～200	√	√
0～300	√	√
0～400	√	√
0～500	√	√
0~600	√	√

七、雙金屬溫度計正常工作天氣條件：

工作場所	溫度℃	相對濕度%
掩蔽場所	-25～+55	5～100
戶外場所	-40～+85	5～100

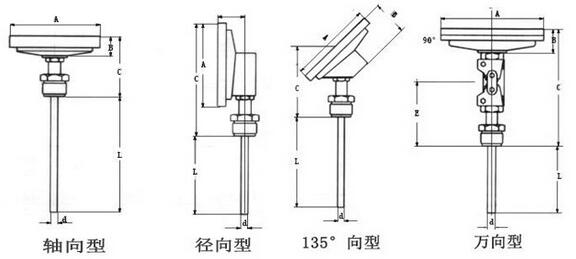

八、雙金屬溫度計結構形式及尺寸：

形式	A	B	C	E	L	d
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000 訂制	Φ6 Φ8 Φ10 訂制
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型	105	23	85	-
	155	23	85	-
萬向型	105	23	178	120
	155	23	178	120

九、雙金屬溫度計安裝固定形式尺寸：
1、可動外螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

2、可動內螺紋接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

3、固定螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

4、卡套螺紋接頭

M	H	SW	d
M12×1.5	15	19	Φ6
M16×1.5	15	22	Φ8
M20×1.5	16	24	Φ10

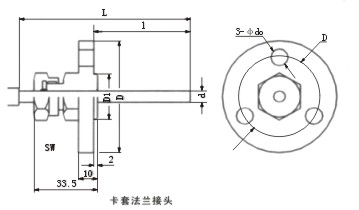

5、卡套法蘭接頭

D	D0	D1	SW	d0	d
Φ60	Φ42	Φ24	Φ22	Φ9	Φ8 Φ10

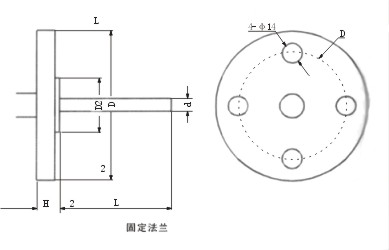

6、固定法蘭

D	D1	D2	H	d0	d
Φ105	Φ75	Φ55	Φ16	Φ14	Φ8 Φ10

v備注：可提供ANSI、JB、HG等標準法蘭。

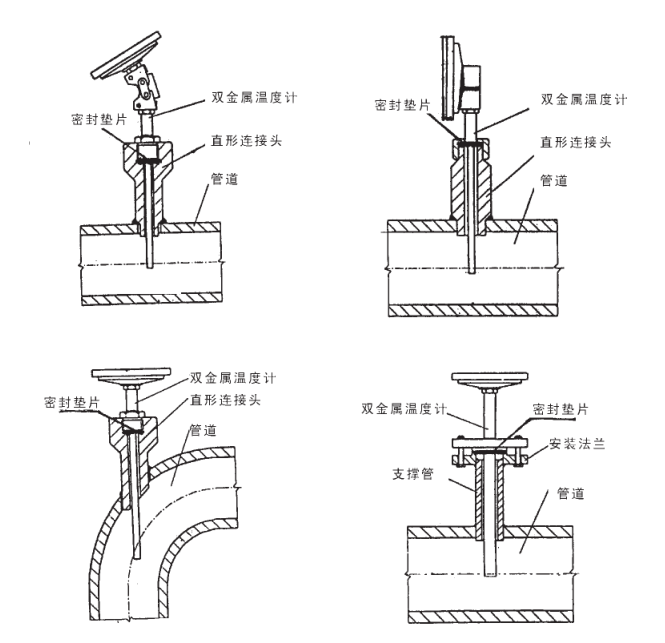

十、雙金屬溫度計安裝方式：

十一、雙金屬溫度計型號及規格介紹：
1、軸向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-330	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-440				Φ100
WSS-500				Φ150
WSS-301				Φ60		可動外螺紋
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可動內螺紋
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺紋
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法蘭
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺紋
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60
WSS-406				Φ100		卡套法蘭
WSS-506				Φ150

2、徑向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-310	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可動外螺紋
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可動內螺紋
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺紋
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法蘭
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺紋
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60
WSS-416				Φ100		卡套法蘭
WSS-516				Φ150

3、135°型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-420	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-520				Φ150
WSS-421				Φ100		可動外螺紋
WSS-521				Φ150
WSS-422				Φ100		可動內螺紋
WSS-522				Φ150
WSS-423				Φ100		固定螺紋
WSS-523				Φ150
WSS-424				Φ100		固定法蘭
WSS-524				Φ150
WSS-425				Φ100		卡套螺紋
WSS-525				Φ150
WSS-426				Φ100		卡套法蘭
WSS-526				Φ150

4、萬向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-480	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-580				Φ150
WSS-481				Φ100		可動外螺紋
WSS-581				Φ150
WSS-482				Φ100		可動內螺紋
WSS-582				Φ150
WSS-483				Φ100		固定螺紋
WSS-583				Φ150
WSS-484				Φ100		固定法蘭
WSS-584				Φ150
WSS-485				Φ100		卡套螺紋
WSS-585				Φ150
WSS-486				Φ100		卡套法蘭
WSS-586				Φ150

雙金屬溫度計根據功能分：現場指針指示雙金屬溫度計、電接點雙金屬溫度計、防爆電接點雙金屬溫度計、耐震電接點雙金屬溫度計、耐震雙金屬溫度計、遠傳雙金屬溫度計、數顯雙金屬溫度計。
