楔形流量計

    ZH-LX型楔形流量計又稱楔式流量計，是一種差壓式流量儀表，它是利用在密閉管道中能量相互轉換的伯努利定律，即：在穩定流體場合中，管道中的流速與差壓的平方根成正比。楔形流量計是八十年代開始逐步走向實用的一種新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出送至差壓變送器轉變為電信號輸出，再經專用智能流量積算儀運算后，即可顯示流量值。

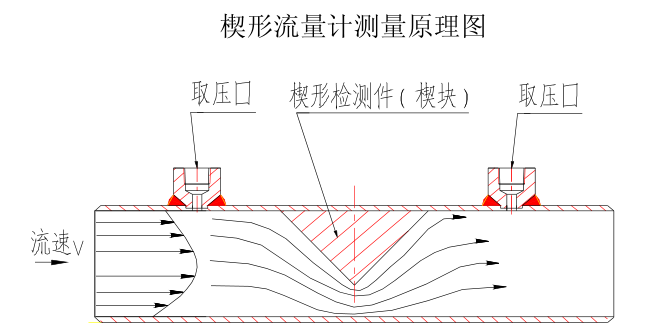

一、楔形流量計測量原理
    楔形流量計的基本測量原理和孔板及傳統的文丘里等差壓式流量測量儀表完全相同，都是以能量守恒定律—伯努利方程和流動連續性方程為基礎的流量測量方法。通過節流件—楔塊產生的差壓的平方根正比于質量或體積流量，不同的弓形高度h與管道直徑D的比（楔形比h/D）來確定不的流量測量范圍，楔形流量計可以解決你最困難的流量測量，并保證可靠的測量結果。
楔形流量計的流量方程：

式中  qv----體積流量計，m³/s
      C------流出系數；
     ε-----可膨脹系數；
      m------節流面積比；m=S1/πD²/4
      S1-----弓形流通面積㎡ ；
      D------管道內徑，m；
      △p------差壓，pa；
      ρ------被測介質密度，kg/m³

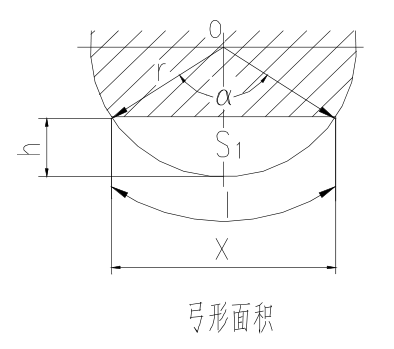

 S1的計算：

    ZH-LX型楔形流量計具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能；測量精度可達1.0%；可具有現場顯示和標準電流信號（4~20mA DC）輸出，可方便地用于自動控制系統或與計算機聯網，進行流量或其他參數的自動調節和控制。
    ZH-LX型楔形流量計可以在高粘度、低雷諾數（雷諾數＞500即可使用）的流體情況下進行精度高的流量測量；在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。主要用于高粘度（重油、渣油、柴油、機油等）、工業煤氣（焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣）、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。
    楔形流量計結構簡單、無可動部件，不易被流體磨損，工作性能穩定、可靠，使用壽命長；它的測量元件及取壓裝置結構特殊，流體通過時不形成滯留或堵塞，壓力損失較小，是在雷諾數較低的情況下進行精度高流量測量的理想選擇。
二、楔形流量計主要特點：
1、特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量；
2、測量精度不受流體介質介電常數等特性的影響和限制；
3、楔形件結構設計特殊，有導流作用，防堵塞；
4、具有流體粘度變化、溫度變化、密度變化等補償功能；
5、抗振動、抗沖擊、抗臟污、抗腐蝕；
6、具有雙向流量測量功能；
7、測量精度高；
8、結構簡單、牢固、高可靠性，安裝方便，運行維護費用低；
9、無運動部件、無磨損，長期使用時不需要重新標定。
三、技術參數：
1、測量精度： ±1.0%～±1.5%
2、最低流速：0.01m/s。
3、使用壽命：可長達十年以上。
4、量程比≥10：1
5、雷諾數系數使用范圍：500~1×106以上。
6、測量液體粘度上限：500MPa•S。
7、工作壓力范圍：-0.1~6.4MPa。
8、工作溫度范圍：-50~400℃。
9、供電電源：24VDC
四、流量范圍
1、楔形流量計測量液體時的流量范圍：

型號	公稱通徑DN（mm）	楔形比（H/D）	流量范圍（m³/h）
ZHLX015	15	0.2，0.3，0.4，0.5	0.11~2.7
ZHLX020	20	0.2，0.3，0.4，0.5	0.2~4.8
ZHLX025	25	0.2，0.3，0.4，0.5	0.3~7.4
ZHLX032	32	0.2，0.3，0.4，0.5	0.5~12.2
ZHLX040	40	0.2，0.3，0.4，0.5	0.8~19
ZHLX050	50	0.2，0.3，0.4，0.5	1.3~29.7
ZHLX065	65	0.2，0.3，0.4，0.5	2.2~50.1
ZHLX080	80	0.2，0.3，0.4，0.5	3.3~76
ZHLX100	100	0.3，0.4，0.5	8.2~118.7
ZHLX125	125	0.3，0.4，0.5	12.8~185.5
ZHLX150	150	0.3，0.4，0.5	18.4~267.1
ZHLX200	200	0.3，0.4，0.5	32.7~474.8
ZHLX250	250	0.3，0.4，0.5	51.2~741.8
ZHLX300	300	0.3，0.4，0.5	73.8~1068.2

2、楔形流量計測量氣體時的流量范圍：

型號	公稱通徑DN（mm）	楔形比（H/D）	流量范圍（m³/h）
ZHLX015	15	0.2，0.3，0.4，0.5	1.2~19.1
ZHLX020	20	0.2，0.3，0.4，0.5	2.3~33.9
ZHLX025	25	0.2，0.3，0.4，0.5	3.5~53
ZHLX032	32	0.2，0.3，0.4，0.5	5.8~86.8
ZHLX040	40	0.2，0.3，0.4，0.5	9.0~135.7
ZHLX050	50	0.2，0.3，0.4，0.5	14.1~212
ZHLX065	65	0.2，0.3，0.4，0.5	23.9~358.2
ZHLX080	80	0.2，0.3，0.4，0.5	36.2~542.6
ZHLX100	100	0.3，0.4，0.5	56.5~847.8
ZHLX125	125	0.3，0.4，0.5	88.3~1324.5
ZHLX150	150	0.3，0.4，0.5	127.2~1907.6
ZHLX200	200	0.3，0.4，0.5	226.1~3391.2
ZHLX250	250	0.3，0.4，0.5	353.3~5298.8
ZHLX300	300	0.3，0.4，0.5	508.7~7630.2

五、楔形流量計選型：

型譜	代號	外殼材質	公稱壓力	工作溫度	連接與取壓方式	說明
ZHLX						楔形流量計
	015					DN15
	020					DN20
	025					DN25
	…
	300					DN300
		I				碳鋼
		II				不銹鋼
		III				特殊訂做
			0.25			0.25MPa
			0.60			0.6MPa
			…
			5			5MPa
				A		-20~100℃
				B		100~250℃
				C		250~400℃

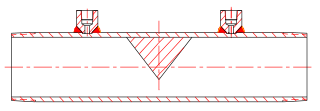

					A	螺紋取壓對夾式
					B	螺紋取壓螺紋式

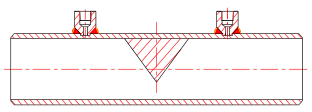

					C	螺紋取壓焊接式

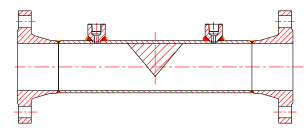

					D	螺紋取壓法蘭式

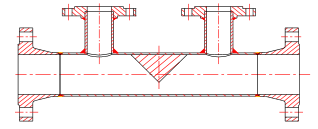

					E	法蘭取壓法蘭式

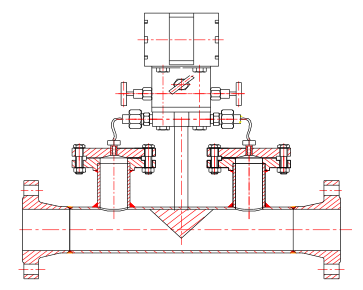

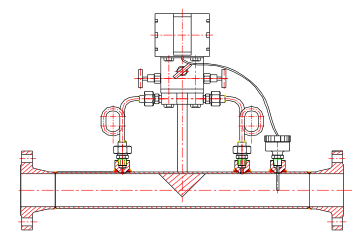

					F	一體化安裝方式（溫壓補償）
					G	一體化安裝通用式
