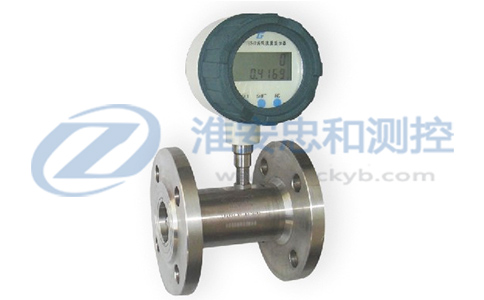

一、產品概述
ZHLWGY型渦輪流量計是一種測量液體流量的流量儀表,適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用且介質中無纖維、顆粒等雜質的液體的流量的測量,渦輪流量計與相應的流量積算儀配套可用于測量液體的瞬時流量與累積流量,與流量定量控制儀配套使用可以對流體進行自動定量控制。渦輪流量計具有結構簡單、精度高、安裝維護方便等特點。該產品被廣泛應用于石油、化工、冶金、供水、食品、環保、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量計可應用于制藥行業。
一體化渦輪流量計結構為防爆設計,可以顯示流量總量,瞬時流量和流量滿度百分比。電池采用長效鋰電池,單功能積算表電池使用壽命可達5年以上,多功能顯示表電池使用壽命也可達到12個月以上。
渦輪流量計的一體化表頭可以顯示的流量單位眾多,有立方米,加侖,升,標準立方米,標準升等,可以設定固定壓力、溫度參數對氣體進行補償,對壓力和溫度參數變化不大的場合,可使用該儀表進行固定補償積算。
二、渦輪流量計工作原理
流體流經傳感器殼體,由于葉輪與流向有一定的角度,流體的沖擊力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉輪旋轉,在力矩平衡后轉速穩定,在一定條件下,轉速與流速成正比,由于葉片上有導磁性,它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表顯示出流體的瞬時流量與累積流量。
三、渦輪流量計技術性能
1、流量計口徑DN(mm):4;6;10;15;20;25;32;40;50;65;80;100;125;150;200
2、精度等級:0.2級(特殊訂制) 0.5級 1.0級
3、量程比:1:10 1:20(特殊)
4、被測介質溫度:-20~110℃
5、環境溫度:-10~55℃ 相對濕度:5~90%
6、儀表本體材質:304 316不銹鋼+雙相鋼葉輪
7、供電:a、DC24V b、3.6V鋰電池
8、輸出信號:a、兩線制線性電流4~20mA(電池供電不支持) b、脈沖輸出 c、RS485通訊 d、HART協議
9、防護等級 IP65
10、隔爆等級:EXdiiBT4 EXdiiCT6
四、渦輪流量計安裝要求
1)安裝場所
傳感器應該安裝在便于維修,管道無振動、現場無強磁干擾與熱輻射影響的場所。
2)安裝要求及注意事項
a、水平或垂直安裝的渦輪流量計不應該有5°的傾斜。
b、若流體中含有雜質,應該在渦輪流量計的上游安裝過濾器,若流體中含有氣體應該在流量計的上游安裝消氣器。
c、應該在流量計的下游安裝流量調節閥門,而流量計的上游閥門應該全開。對于會產生逆流的管道應安裝止逆閥。
d、安裝的管道應與渦輪流量計傳感器同心、同徑;渦輪流量計不能安裝在管線的最高點,以免管線內積聚的氣體停留在傳感器處影響測量。
五、渦輪流量計產品結構與材質說明

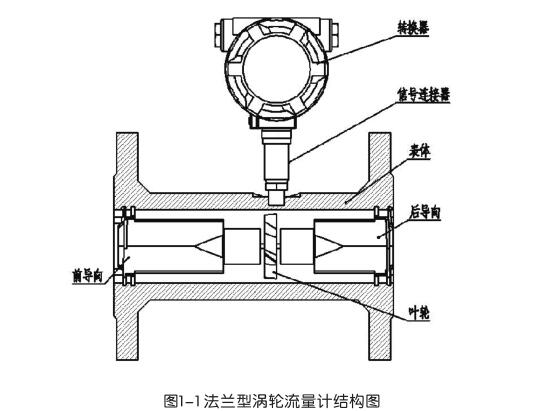

渦輪流量計的基本結構如圖1-1所示,它主要由表體、前導向、后導向、葉輪、信號連接器和轉換器等組成。

材質說明
主要部件材質對照表

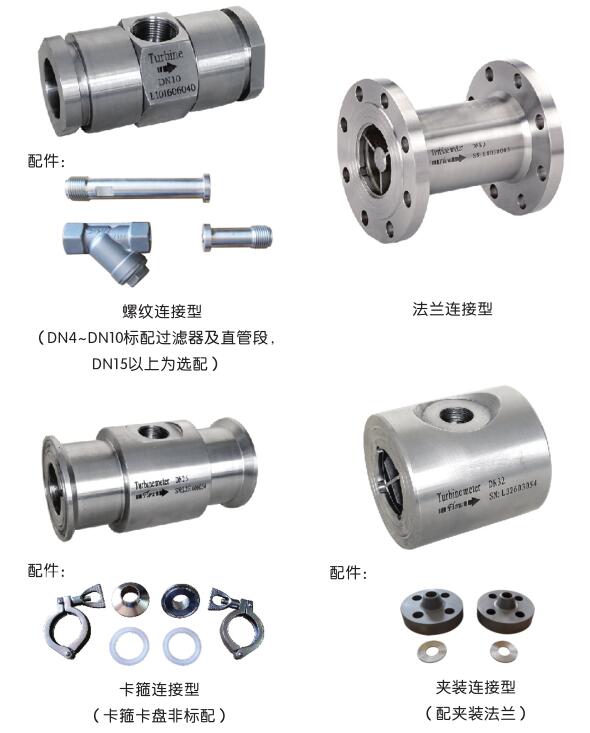

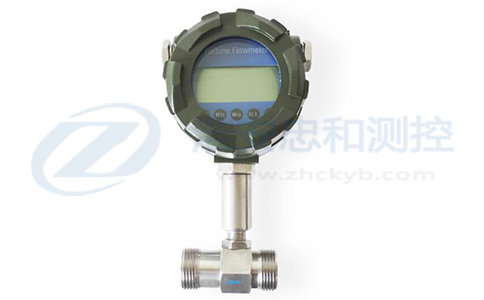

| 類型 | 表體 | 葉輪 | 前后導向 | 法蘭或卡箍/卡盤 | ||||
| 常規 | 定制 | 常規 | 定制 | 常規 | 定制 | 常規 | 定制 | |
| 螺紋連接 | 304 | 316 | 2Cr13 | 雙相鋼 | 304 | 316 | - | - |
| 法蘭連接 | 304 | 316 | ||||||
| 夾裝連接 | 碳鋼 | 304/316 | ||||||
| 卡箍連接 | 304 | - | ||||||

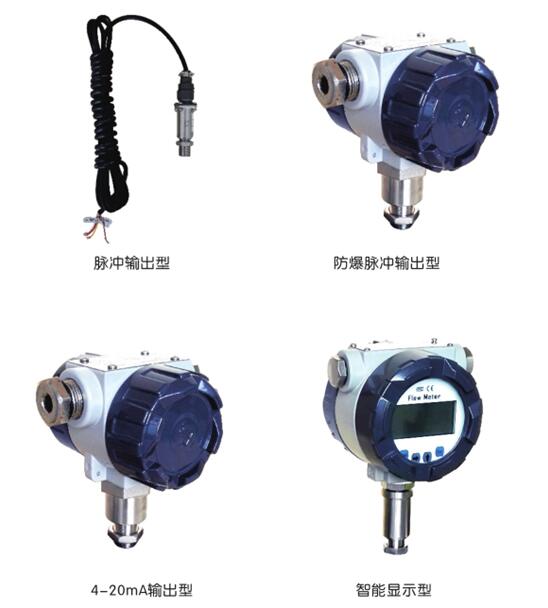

1.轉換器

2.傳感器

| 公稱通徑DN | 流量范圍m3/h | 流體溫度℃ |
公稱壓力PN (Mpa) |
環境溫度℃ | 相對濕度% | 最大壓力損失MPa | |||||
|
基本誤差 ±0.2% |
基本誤差 ±0.5% |
基本誤差 ±1.0% |
|||||||||
| 下限 | 上限 | 下限 | 上限 | 下限 | 上限 | ||||||
| 2A |
|
|
|
|
0.01 | 0.13 |
-20~+120 |
6.3 16 25 40 |
-25~+55 |
≤80 |
0.15 |
| 4A |
|
|
|
|
0.04 | 0.25 | 0.12 | ||||
| 6A |
|
|
0.1 | 0.6 | 0.1 | 0.6 | 0.08 | ||||
| 10A |
|
|
0.25 | 1.2 | 0.2 | 1.2 | 0.05 | ||||
| 15A | 1.2 | 5 | 0.6 | 4 | 0.5 | 5 | 0.035 | ||||
| 25A | 2 | 10 | 1.6 | 10 | 1 | 10 | |||||
| 40A |
|
|
3 | 20 | 2 | 20 | 2.5 |
0.025 |
|||
| 40B | 4 | 20 | 3 | 20 | 2.5 | 25 | |||||
| 50A |
|
|
6 | 40 | 4 | 40 | |||||
| 50B | 8 | 40 | 4 | 40 | 4 | 40 | |||||
| 80A |
|
|
16 | 100 | 10 | 100 | |||||
| 80B | 20 | 100 | 10 | 100 | 16 | 160 | |||||
| 100A |
|
|
25 | 160 | 20 | 200 | 1.6或2.5 | ||||
| 100B | 25 | 160 | 20 | 160 | 20 | 200 | |||||
| 150A |
|
|
50 | 300 | 40 | 400 | |||||
| 150B | 50 | 300 | 40 | 300 | 40 | 400 | |||||
| 200A | 120 | 600 | 100 | 600 | 80 | 800 | |||||
| 250A | 200 | 1000 | 160 | 1000 | 120 | 1200 | 1.6 | ||||
| 300A |
|
|
250 | 1600 | 180 | 1800 | |||||
八、ZHLWGY型渦輪流量計的選型表
| 型號 | 規格代號 | 說明 | ||
| ZHLW | 渦輪流量計 | |||
|
|
G | 傳感器 | ||
|
|
Q | 氣體 | ||
|
|
Y | 液體 | ||
|
公稱通徑 |
-2 | 2mm(管螺紋G3/8″) | ||
| -4 | 4mm(管螺紋G1/2″) | |||
| -6 | 6mm(管螺紋G1/2″) | |||
| -10 | 10mm(管螺紋G1/2″) | |||
| -15 | 15mm(管螺紋G1″) | |||
| -25 | 25mm(管螺紋G11/4″) | |||
| -40 | 40mm(法蘭型) | |||
| -50 | 50mm(法蘭型) | |||
| -80 | 80mm(法蘭型) | |||
| -100 | 100mm(法蘭型) | |||
| -150 | 150mm(法蘭型) | |||
| -200 | 200mm(法蘭型或者插入式) | |||
| -250 | 250mm(法蘭型或者插入式) | |||
| -300 | 300mm(法蘭型或者插入式) | |||
|
精度等級 |
A | 精度1% | ||
| B | 精度0.5% | |||
| C | 精度0.2% | |||
|
信號輸出 |
M | 一體化液晶顯示并帶4~20mA電流輸出 | ||
| J | 配套流量積算儀分體顯示 | |||
| S | 配套流量積算儀分體顯示并輸出4~20mA | |||
| I | 4~20mA電流輸出 | |||
| T | 一體化液晶顯示 | |||
| P | 脈沖輸出 | |||
| R | 帶RS485通訊 | |||
| H | 帶HART協議 | |||
|
公稱壓力 |
C1 | PN1.6MPa | ||
| C2 | PN2.5MPa | |||
| C3 | PN4.0MPa | |||
| C4 | PN6.3MPa | |||
| C5 | PN16MPa | |||
| C6 | PN25MPa | |||
| C7 | PN40MPa | |||
| 防爆要求 | /NE | 不防爆 | ||
| /EX | 防爆等級dⅡBT4 | |||
| 溫度要求 | /NE | 常溫 | ||
| /HE | 120℃≥高溫≥150℃ | |||
| 其它要求 | /□ |
在訂貨時注明 |
||
