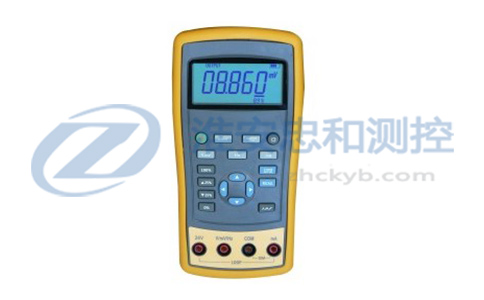

電流電壓校驗儀

發布時間：2023-08-12 ??? 瀏覽次數：

ZH-2015/1815系列電流電壓校驗儀是一種集數顯式直流電壓、電流信號源、直流電流功能于一體的精度高、分辨率高、可靠性高和具有防跌落性能的手持式綜合數字校驗儀表。電流電壓校驗儀采用大液晶顯示器,讀數清晰,同時儀表還具有背光源、讀數保持功能和自動關機功能。儀表可用直流或交流電源供電，更加方便使用。
輸出和測量功能一覽表

功能	測量	輸出	備注
直流電壓	0～30V	0～10V
直流毫伏	0～100mV	0～100mV
直流電流	0～24mA	0～24mA
頻率	1.000Hz～99.999kHz	0.00Hz～20.000kHz
其他	24V電源，步進輸出，斜率輸出，階躍輸出

直流電壓測量

量程	最大測量范圍	分辨力	精度（讀數的%+計數）
量程	最大測量范圍	分辨力	ZH-1815(0.05級)	TL-2015(0.02級)
30V	0V～31V	0.001V	0.05+2	0.02+2
100mV	-15mV～80mV	0.001mV	0.05+20	0.02+20
100mV	80mV～125mV	0.01mV	0.05+2	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。輸入電阻：＞1MΩ。

直流電壓輸出

量程	最大輸出范圍	分辨力	精度（讀數的%+計數）
量程	最大輸出范圍	分辨力	ZH-1815(0.05級)	ZH-2015(0.02級)
100mV	-15mV～99.999mV	0.001mV	0.05+20	0.02+20
100mV	100mV～125mV	0.01mV	0.05+2	0.02+2
10V	0～11V	0.001V	0.05+2	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。最大負載：1mA或1kΩ，按負載輕的。

直流電流測量

量程	最大測量范圍	分辨力	精度（讀數的%+計數）
			ZH-1815(0.05級)	ZH-2015(0.02級)
20mA	0～24mA	0.001mA	0.05+2	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。輸入電阻:＜100Ω。

直流電流輸出

量程	最大輸出范圍	分辨力	精度（讀數的%+計數）
量程	最大輸出范圍	分辨力	ZH-1815(0.05級)	ZH-2015(0.02級)
20mA	0～24mA	0.001mA	0.05+2	0.02+2
20mA （變送器模擬）	0～24mA	0.001mA	0.05+2	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。最大負載電壓：20V，相當于20mA電流在1000Ω負載電阻上的電壓。

頻率測量

量程	最大測量范圍	分辨力	精度（讀數的%+計數）
			ZH-1815(0.05級)	ZH-2015(0.02級)
100Hz	1～99.999Hz	0.001Hz	0.02+1	0.01+1
1000Hz	100～999.99Hz	0.01Hz
10kHz	1k～9.9999kHz	0.1Hz
100kHz	10k～99.999kHz	1Hz
靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。波形：方波，其他波形的誤差需另加5個計數，可直接測量市電頻率。

頻率輸出

量程	最大輸出范圍	分辨力	精度（讀數的%+計數）
			ZH-1815(0.05級)	ZH-2015(0.02級)
200Hz	0～200Hz	0.01Hz	0.02+1	0.01+1
2000Hz	0～2000Hz	0.1Hz
20kHz	0～20kHz	1Hz
輸出幅度：≥4.5Vp-p；波形：方波。
